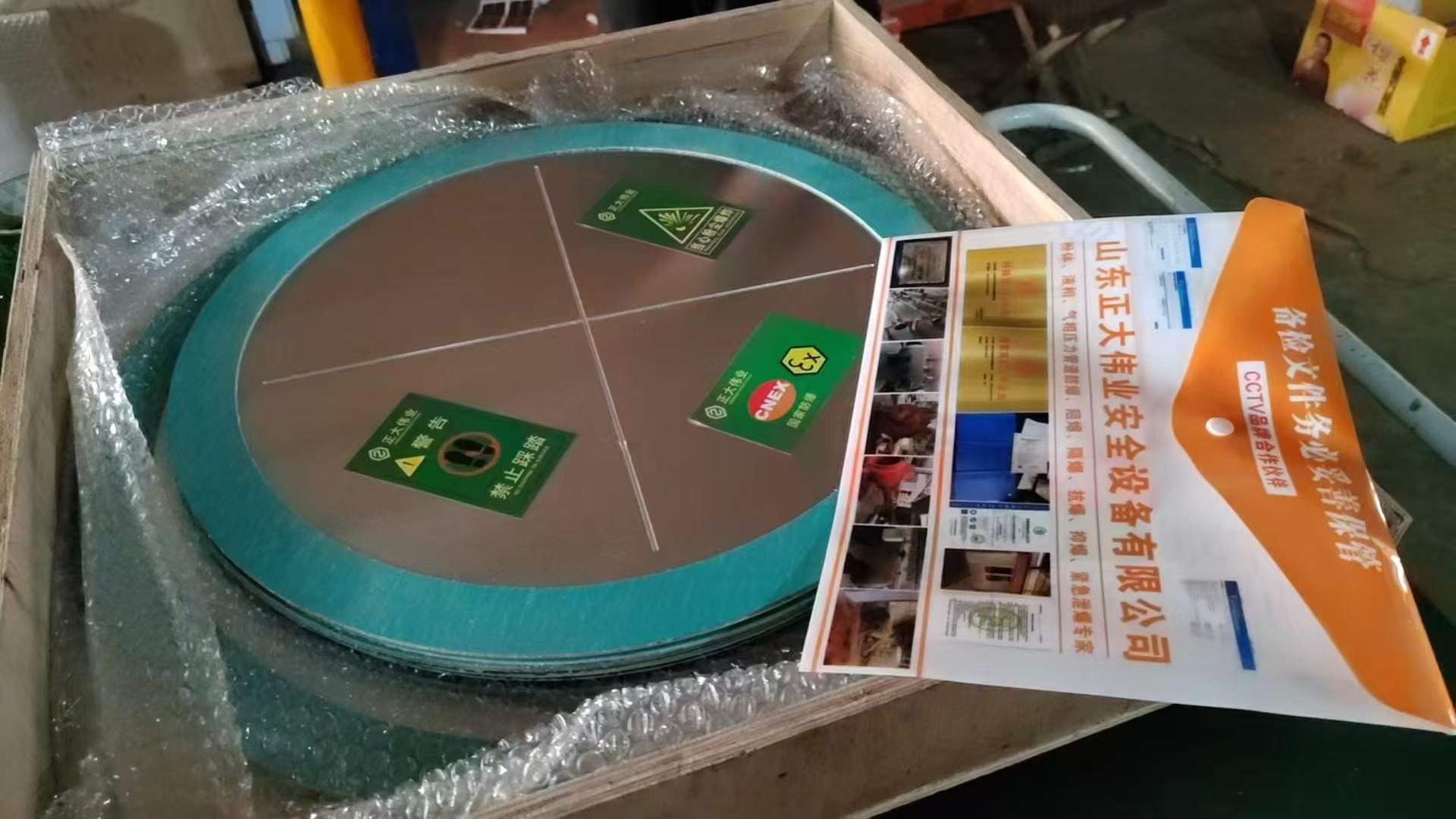

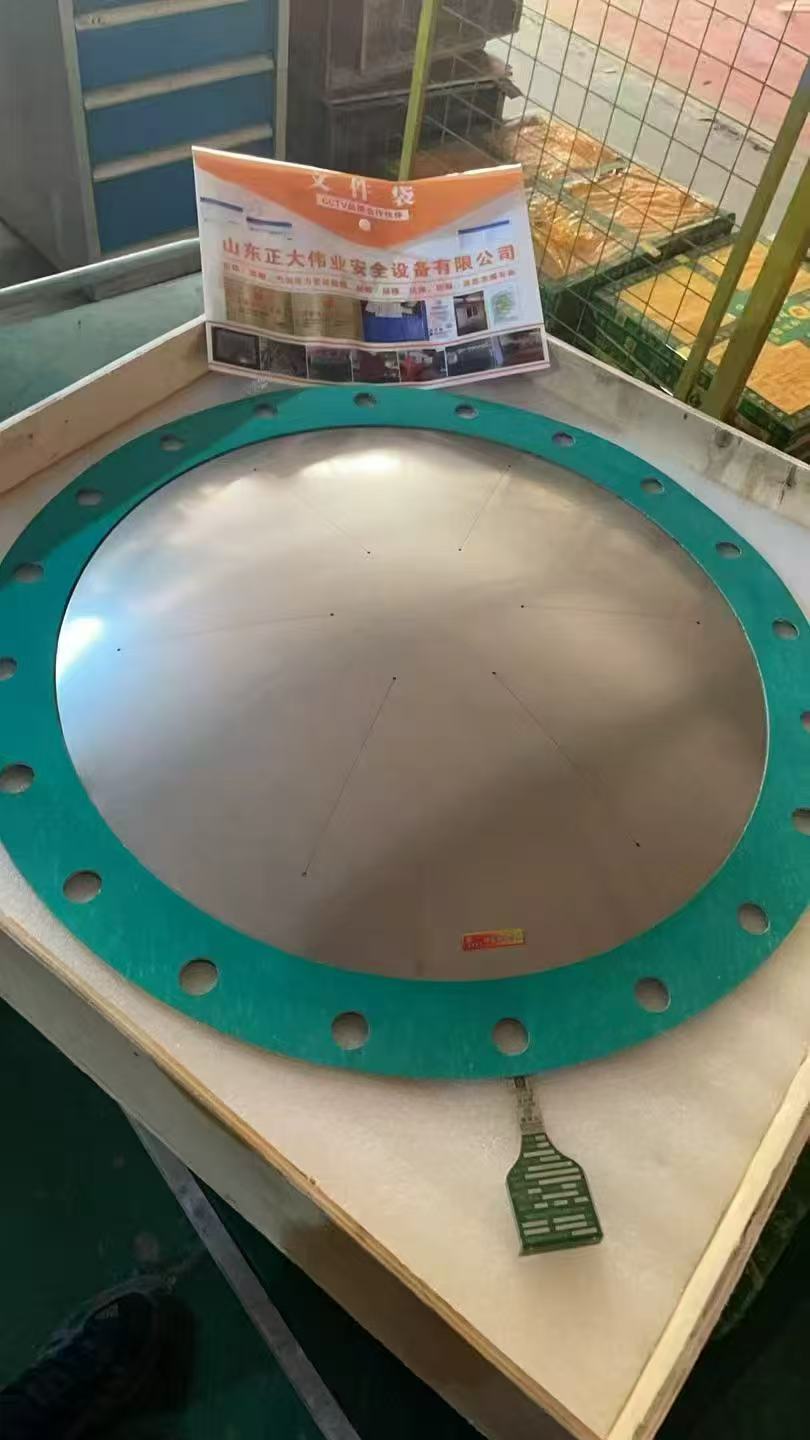

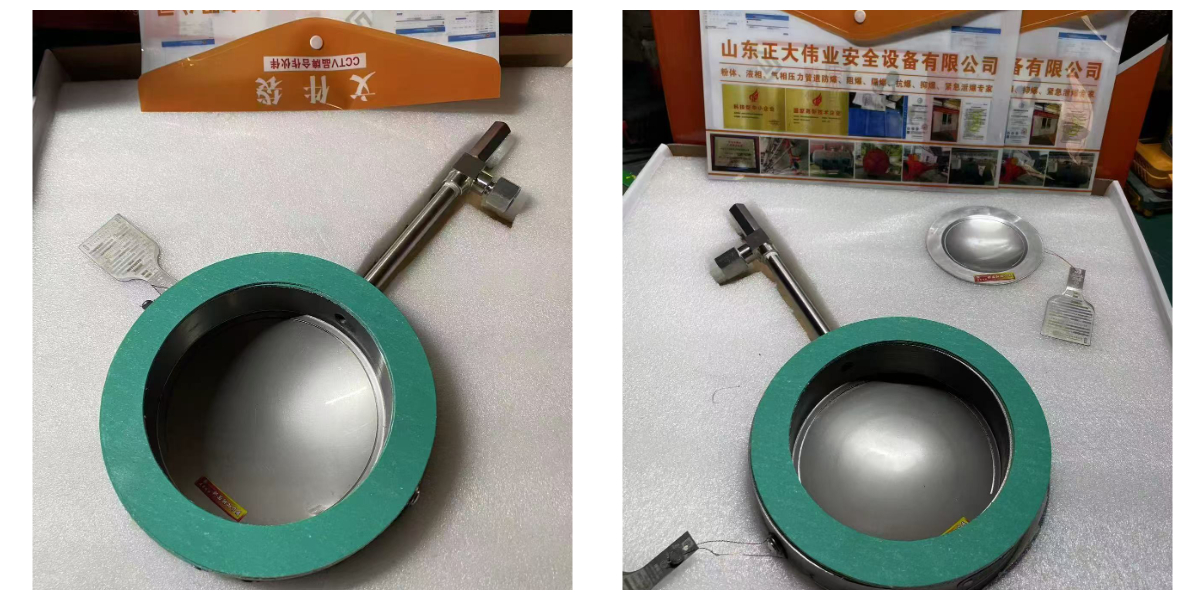

Đĩa đảo chiều hiệu suất cao

Tổng quan

Đối với các ứng dụng mà việc kiểm soát áp suất là rất quan trọng và độ tin cậy không thể bị ảnh hưởng, đĩa tác động ngược hiệu suất cao sẽ đặt ra tiêu chuẩn. Được sản xuất từ ​​hợp kim cao cấp với dung sai chính xác và thường được kiểm tra nổ 100%, nó mang lại độ chính xác và tuổi thọ chưa từng có. Nó được thiết kế cho các dịch vụ đòi hỏi khắt khe nhất: bảo vệ các chất xúc tác đắt tiền, trong thiết bị kiểm tra theo chu kỳ hoặc trong các quy trình mà áp suất quá cao có thể gây mất sản phẩm hoặc sự cố an toàn.

Tính năng & Lợi ích

• Độ chính xác cực cao:Dung sai đột ngột ở mức ±2% đảm bảo quy trình vận hành an toàn ở giới hạn thiết kế tối đa.

• Khả năng chống mỏi vượt trội:Được thiết kế để chịu được hàng trăm nghìn chu kỳ áp suất mà không bị suy giảm chất lượng.

• Lựa chọn vật liệu và phạm vi rộng:Sử dụng phương pháp luyện kim tiên tiến để che phủ môi trường khắc nghiệt và áp lực cực lớn.

• Hiệu suất đầy đủ đặc trưng:Được cung cấp các chứng chỉ kiểm tra chi tiết và dữ liệu vòng đời.

Bảo vệ tài sản có giá trị cao
Khi bảo vệ một lò phản ứng trị giá hàng triệu đô la hoặc đảm bảo tính lặp lại của một thử nghiệm khoa học, chiếc đĩa này chính là hợp đồng bảo hiểm.

Nó hoạt động như thế nào

Sử dụng nguyên lý uốn và cắt ngược đáng tin cậy nhưng với hình dạng lưỡi dao được tối ưu hóa và dự ứng lực đĩa để đạt được điểm nổ sắc nét hơn, ổn định hơn và giảm thiểu hiệu ứng rão.

Thông số kỹ thuật (Mô tả)

Kích thước từDN15 đến DN200.Dung sai chặt chẽlà tiêu chuẩn: ±2% hoặc ±3%.Áp lực bùng nổcó thể được chỉ định theo từng bước nhỏ trong phạm vi. Ví dụ:DN25TRONGInconel 718từ 5 đến 50 xà trong 1 bước xà.Dữ liệu mỏiđược cung cấp: ví dụ: 100.000 chu kỳ ở 80% áp suất nổ. Nhiệt độ tối đa phụ thuộc vào hợp kim: lên tới550°Cđối với một số lớp.

Phụ kiện

• Báo cáo thử nghiệm được chứng nhận (với áp suất nổ thực tế)

• Lớp hoàn thiện của giá đỡ đặc biệt (ví dụ: được đánh bóng bằng điện cho các hệ thống siêu sạch)

• Cảm biến nổ sẵn sàng đo từ xa

Hỏi đáp

Câu hỏi: Khi nào mức độ chính xác này là cần thiết?
MỘT:Trong các quy trình hoạt động rất sát giới hạn thiết bị (ví dụ: nồi hấp áp suất cao), trong thử nghiệm đánh giá chất lượng mà kết quả phụ thuộc vào ngưỡng áp suất chính xác, hoặc khi thông số kỹ thuật sản phẩm cực kỳ khắt khe.

Hỏi: Thời gian giao hàng cho các đĩa như vậy là bao lâu?
MỘT:Dài hơn các đĩa tiêu chuẩn do sử dụng vật liệu chuyên dụng, trải qua quá trình kiểm tra và chứng nhận. Lên kế hoạch trước là điều cần thiết.

Hỏi: Chúng có thể tái sử dụng sau một chu kỳ chịu áp suất dưới mức nổ không?
MỘT: Mặc dù tuổi thọ mỏi của chúng rất tuyệt vời nhưng chúng vẫn dùng một lầnCác thiết bị an toàn. Bất kỳ sự kích hoạt nào, ngay cả khi không phải là một vụ nổ hoàn toàn, đều yêu cầu thay thế nếu áp suất vượt quá giới hạn chu kỳ khuyến nghị của nhà sản xuất.

Giới thiệu về ZD An toàn

Đội ngũ kỹ sư của chúng tôi chuyên phát triển các giải pháp an toàn hiệu suất cao, được thiết kế riêng. Chúng tôi hiểu tầm quan trọng thiết yếu của quy trình của bạn và cung cấp các đĩa an toàn kèm theo tài liệu và độ tin cậy đáp ứng yêu cầu đó.
